Leistungsbereich: | 10 bis 20 KWh |
PV-maximale Eingangsleistung: | 4000 W/6000 W |
MPPT-Spannungsbereich: | 85 bis 400 V |
Inverterausgangsspannung: | 220/230VAC3% |
Ausgangsfrequenz: | 50 bis 60 Hz |
Anwendung: | Zu Hause |
Typ der Batterie: | Lithium-Ionen |
Typ der Anlage: | Stackbar |

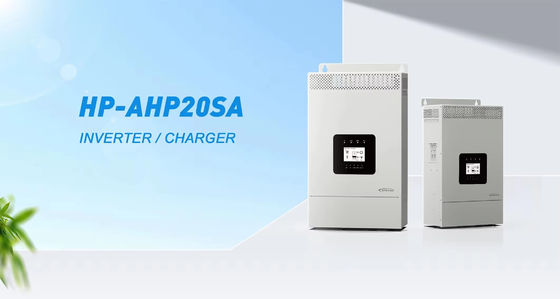

Die HP-AHP20SA-Serie ist ein kostengünstiges Produkt. Es unterstützt mehrere Ladeoptionen, darunter Versorgung, Dieselgenerator und Solar.und EnergiemanagementDer fortschrittliche DSP-Chip und sein Steuerungsalgorithmus sorgen für schnelle Reaktionszeiten, Zuverlässigkeit und hohe Konvertierungsleistung.Kunden können Energie effizient nutzen, indem sie mit individuellen Einstellungen flexibel zwischen Solar- und Versorgungssysteme wechseln. |
Technische Spezifikation
Modell | HP3542-AH0650P20SA | HP5542-AH1050P20SA | |
Nutzensausgabe | Versorgungsspannung | 176VAC ~ 264VAC (Standard), 90VAC ~ 280VAC (Konfigurierbar) | |
Nutzungshäufigkeit | 45 Hz bis 65 Hz | ||
Höchststrom für die Ladevorrichtung | 60A | 100A | |
Reaktionszeit des Schalters |
Schaltreaktionszeit von Inverter zu Versorgungsbetrieb: 10 ms Schaltreaktionszeit von Inverter zu Versorgungsbetrieb (wenn die Lastleistung höher ist als
100 W): 20 ms
|
||
Leistung des Inverters |
Nennleistung des Inverters (@30°C) | 3500 W | 5000 W |
Ausgangsleistung von 3 Sekunden Transient Surge | 7000 W | 8500 W | |
Ausgangsspannung des Inverters | 220/230VAC ± 3% | ||
Inverterfrequenz | 50/60Hz ± 0,2% | ||
Wellenform der Ausgangsspannung | Reine Sinuswelle | ||
Leistungsfaktor der Last | 0.2~1 ((VA ≤ Nennleistung) | ||
THDu (Total Harmonic Voltage Distortion) | ≤ 3% (48V Widerstandslast) | ||
Höchstlastwirksamkeit | 92 Prozent | ||
Maximaler Wirkungsgrad des Inverters | 94% | ||
Solarsteuerung | PV-Maximalspannung im offenen Stromkreis | 500V (bei Mindestbetriebstemperatur) 440V (bei 25°C) | |
MPPT Spannungsbereich | 85 bis 400 V | ||
PV-maximale Eingangsleistung | 4000 W | 6000 W | |
PV-Maximalladeströmung | 60A | 100A | |
MPPT Höchstwirkungsgrad | ≥ 99,5% | ||

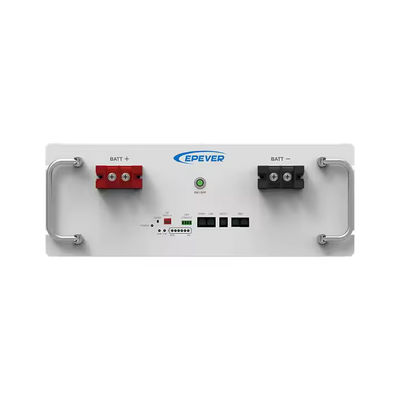

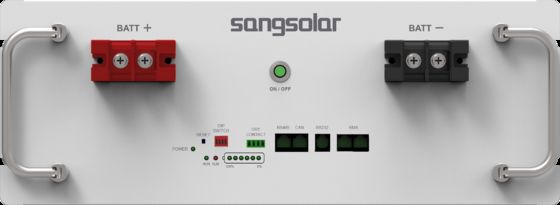

Batterie | Nennspannung der Batterie | 48VDC | |
Akku-Arbeitsspannungsbereich | 43.2VDC bis 60VDC | ||
Batterie maximale Ladestrom | 60A | 100A | |
Andere | Verluste ohne Belastung | < 0,7A | < 1,0A |
Prüfungszustand: Keine PV und kein Stromversorger, Wechselstrom-Ausgang eingeschaltet, Ventilator stoppt@48V-Eingang | |||
Standby-Strom | < 0,15A | ||
Prüfungszustand: Keine PV und kein Stromversorger, Wechselstrom-Ausgang ist ausgeschaltet, Ventilator stoppt@48V-Eingang) | |||
Arbeitstemperaturbereich | -20°C~+50°C (Wenn die Umgebungstemperatur 30°C übersteigt, wird die tatsächliche Ausgangsleistung entsprechend verringert) | ||
Speichertemperaturbereich | -25°C bis +60°C | ||
Gehäuse | IP20 | ||
Relative Luftfeuchtigkeit | < 95% (N.C.) | ||
Höhenstand | < 4000M (Wenn die Höhe 2000 Meter übersteigt, wird die tatsächliche Ausgangsleistung entsprechend reduziert) | ||
Mechanische Parameter | Abmessungen (Länge x Breite x Höhe) | 534 mm × 288 mm × 163 mm | 590 mm × 288 mm × 163 mm |
Größe der Montage (Länge x Breite) | 512 mm x 245 mm | 568 mm x 245 mm | |
Größe des Montagehohles | Für die Berechnung der Nennwerte | Für die Berechnung der Nennwerte | |
Nettogewicht | 120,0 kg | 150,0 kg |
