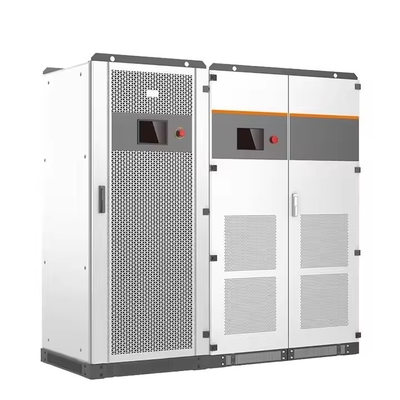

100kW 240V High-Leg Delta Hybrid-Wechselrichter - Industrielle Microgrid-Stromlösung

Industrielles Stromumwandlungssystem

Dieser fortschrittliche 100kW Hybrid-Wechselrichter liefert zuverlässige Drehstrom- und Split-Phase-Leistung für groß angelegte industrielle und kommerzielle Anwendungen. Mit einer einzigartigen 240V High-Leg Delta-Konfiguration mit Split-Phase-Ausgang bietet er beispiellose Flexibilität für Einrichtungen, die sowohl Drehstrom-Motorantriebe als auch 120/240V Einphasenlasten benötigen. Mit bis zu vier MPPT-Trackern, die 240kW PV-Eingang und 420-850V Batteriekompatibilität unterstützen, stellt dieses System den neuesten Stand der industriellen Stromumwandlungstechnologie dar.

Wesentliche Unterscheidungsmerkmale gegenüber Modellen mit geringerer Kapazität:

1. Erhöhte Leistungskapazität: 100kW Dauerleistung (110kVA Peak) für schwere Industrieanlagen

2. Erweiterter Solareingang: Bis zu vier unabhängige MPPT-Kanäle für komplexe Solaranlagen

3. Unterstützung für höhere Batteriespannung: 420-850V Bereich für moderne Hochvolt-Speichersysteme

4. Erweiterte Netzinteraktion: <20ms Umschaltzeit zwischen Netz- und Inselbetrieb

Technische Daten

Erweiterte technische Funktionen

1. Präzise Spannungsumwandlung

Die patentierte Phasenverschiebungs-Technologie des Wechselrichters erzeugt sauberen Drehstrom mit 240V und liefert gleichzeitig 120V Einphasen-Ausgang. Diese einzigartige Fähigkeit:

• Eliminiert die Notwendigkeit externer Transformatoren

• Behält perfekte Phasengleichgewicht bei (±1%)

• Bietet <3% THDi für empfindliche Geräte

• Merkmale <20ms Umschaltzeit zwischen Betriebsarten

*Technischer Einblick: Verwendet DSP-gesteuerte IGBT-Module mit 16 kHz Schaltfrequenz für präzise Spannungsregelung und schnelle Reaktion auf Laständerungen.*

2. Intelligente Solarenergiegewinnung

Unser fortschrittliches MPPT-System gewährleistet maximale Energiegewinnung:

• Bis zu vier unabhängige Tracking-Kanäle

• 250-850V Betriebsbereich

• 1.000V maximale Eingangsspannung

• Kaltstartfähigkeit bis zu 150V

• 99,9% Peak-Tracking-Effizienz

Leistungsdaten: Erreicht 98,5% Wirkungsgrad bei Nennlast mit <0,5s MPPT-Reaktionszeit bei sich ändernden Einstrahlungsbedingungen.

3. Industrielles Batteriemanagement

Die fortschrittliche Batterieschnittstelle unterstützt:

• Mehrere Lithium-Chemikalien (NMC, LFP)

• Konfigurierbare Ladeprofile

• Temperaturkompensiertes Laden

• 120/180/240kW Ladeleistung

• Zustandsüberwachung

*Sicherheitsmerkmal: Enthält integrierte DC-Lichtbogenfehlererkennung, Erdschluss-Schutz und Schnellabschaltung gemäß NEC 2017/2020.*

Zielanwendungen

Industrielle Fertigung

• Automobilmontagewerke

• Stahlproduktionsanlagen

• Schwerlastmaschinenbetriebe

• Industrielle Prozesslinien

*Fallstudie: Ein Werk im Mittleren Westen der USA senkte die Energiekosten um 42%, nachdem es dieses System zur Stromversorgung seiner 24/7-Produktionslinie installiert hatte und gleichzeitig die Stromqualität für empfindliche CNC-Geräte aufrechterhielt.*

Kommerzielle und institutionelle Einrichtungen

• Große Einzelhandelskomplexe

• Krankenhausgelände

• Universitätsgebäude

• Rechenzentren

Technischer Vorteil: Parallelbetrieb ermöglicht eine nahtlose Kapazitätserweiterung bei wachsendem Energiebedarf, mit <5ms Synchronisation zwischen den Einheiten.

Versorgungs- und Energieinfrastruktur

• Primäre Stromquellen für Microgrids

• Peak-Shaving-Anwendungen

• Systeme zur Integration erneuerbarer Energien

• Stromversorgung abgelegener Gemeinden

Feature-Highlight: Unterstützt erweiterte Netzdienste, einschließlich Frequenzregelung und Spannungsunterstützung, mit <100ms Reaktionszeit.

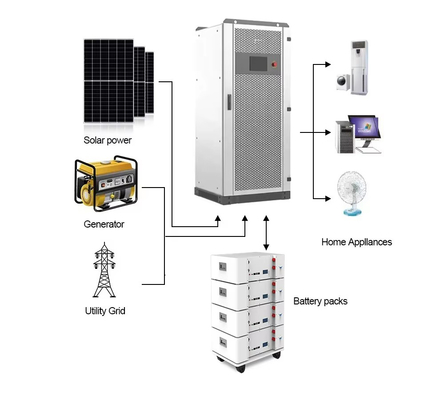

Systemarchitektur

Stromumwandlung

• Dreistufige ANPC-Topologie

• 98% Spitzenwirkungsgrad

• <20ms Umschaltzeit

• 100% unsymmetrische Lastfähigkeit

• 200% Kurzzeitüberlastfähigkeit

Steuerungssystem

• Dual-Core DSP-Prozessor mit FPGA-Co-Processing

• Echtzeit-Lastüberwachung und -prognose

• Prädiktive Wartungswarnungen

• Remote-Firmware-Updates

• Cybersicherheits-Schutz

Schutzfunktionen

• Umfassender Überspannungs-/Unterspannungsschutz

• Überfrequenz-/Unterfrequenzschutz

• Verpolungsschutz

• Kurzschlussschutz

• Erdschlussüberwachung

• Lichtbogenfehlererkennung

Installationsanforderungen

Elektrisch

• 400A Mindestleistungsschutzschalter

• 2/0 AWG Kupferleiter Minimum

• Geeignetes Erdungssystem (<0,1Ω zur Erde)

• Überspannungsschutzgeräte (40kA Minimum)

Umwelt

• 800mm Freiraum für Belüftung

• Umgebungstemperaturüberwachung

• Staubfilter in Bereichen mit hohem Partikelaufkommen

• Erhöhte Montage in Überschwemmungsgebieten

• Korrosionsschutz für Küsteninstallationen

Zertifizierung & Konformität

Dieser Industrie-Wechselrichter erfüllt oder übertrifft:

• UL 1741 SB (Sicherheit)

• IEEE 1547-2018 (Netzanschluss)

• FCC Part 15 Subpart B (EMV)

• CEI 0-21 (italienischer Netzcode)

• NEC 2020 Schnellabschaltung

• IEC 62109-1/-2

Hinweis: Zertifizierungsmarkierungen sind auf dem Produktetikett sichtbar. Überprüfen Sie vor der Installation immer die aktuellen Zertifizierungen beim Hersteller.

Häufig gestellte Fragen

Leistung

F: Wie ist die Wirkungsgradkurve bei verschiedenen Lastniveaus?
A: Behält >96% Wirkungsgrad von 30-100% Last dank fortschrittlicher Multi-Level-Umwandlungs-Topologie.

F: Wie geht er mit hohen Anlaufströmen von Motoren um?
A: 200% Überlastfähigkeit für 10 Sekunden bewältigt die meisten Industrie-Motorstarts.

Kompatibilität

F: Welche Batteriemanagementsysteme werden unterstützt?
A: Native Unterstützung für Tesla, BYD, LG Chem, CATL, Pylontech über CAN/RS485.

F: Kann er mit Redox-Flow-Batterien arbeiten?
A: Ja, mit konfigurierbaren Ladeprofilen für Vanadium-Redox und andere Flow-Chemikalien.

Installation

F: Wie lautet der empfohlene Wartungsplan?
A: Halbjährliche Inspektion einschließlich Thermografie, Firmware-Updates und Reinigung des Luftfilters.

F: Wie viele Einheiten können parallel betrieben werden?
A: Unterstützt bis zu 16 Einheiten parallel für 1,6 MW-Systeme mit zentralisierter Steuerung.

Warum diesen Wechselrichter wählen?

1. Industrielle Zuverlässigkeit: Komponenten in Militärqualität, ausgelegt für 100.000+ Stunden MTBF

2. Zukunftssicheres Design: Software-aktualisierbar für neue Funktionen und Protokolle

3. Energieoptimierung: Fortschrittliche Prognosealgorithmen maximieren den Eigenverbrauch

4. Reduzierte Ausfallzeiten: Hot-Swap-fähige Komponenten und vorausschauende Wartung

5. Intelligente Überwachung: Cloud-verbunden mit Echtzeit-Analysen und -Benachrichtigungen

6. Globale Konformität: Erfüllt internationale Standards für den weltweiten Einsatz
