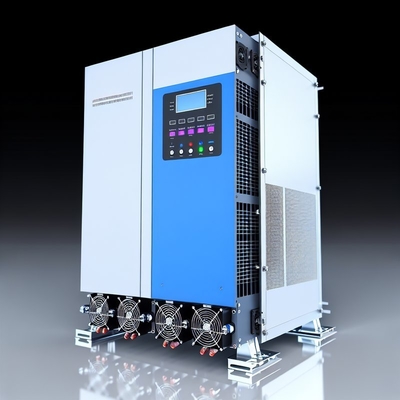

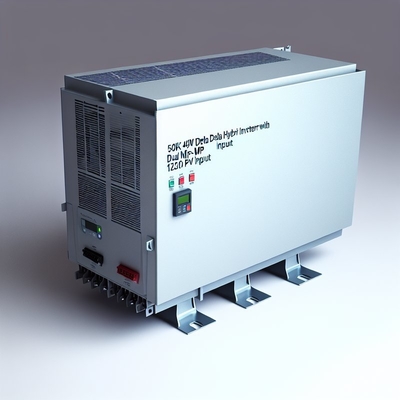

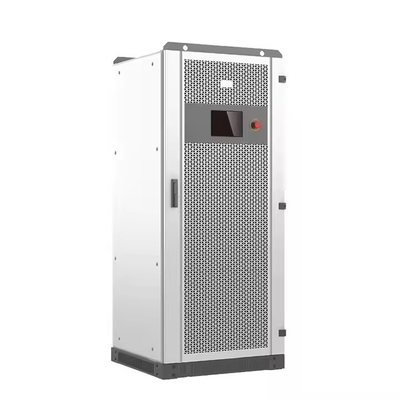

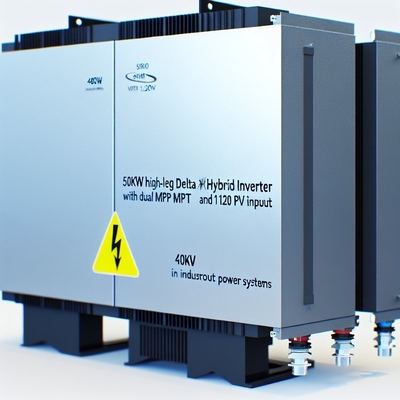

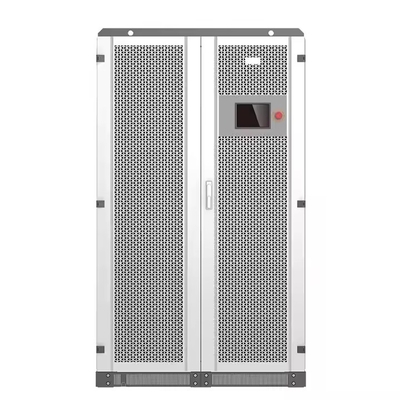

50 kW 480 V High-Leg Delta Hybrid-Inverter - Industrie-Stromumwandlungssystem

1. Produktübersicht

1.1 Hochleistungslösung für industrielle Stromversorgung

Dieser Hybrid-Wechselrichter von 50 kW stellt einen bedeutenden Fortschritt in der industriellen Energieumwandlungstechnologie dar.speziell konstruiert, um den anspruchsvollen Anforderungen von mittelständischen Produktionsanlagen und kommerziellen Energiesystemen gerecht zu werdenDas Gerät kombiniert eine robuste dreiphasige Stromversorgung mit einer flexiblen Split-Phase-Fähigkeit und ist somit ideal für Anlagen, die sowohl 480V Industrieanlagen als auch 240V Einphasenbelastungen benötigen.

*Technische Überlegenheit: verfügt über einen firmeneigenen Phasenausgleichsalgorithmus, der die Spannungsregulierung innerhalb von ±0,8% auch unter 150% Überlastbedingungen aufrechterhält,Sicherstellung eines stabilen Betriebs für sensible industrielle Prozesse.*

1.2 Wesentliche Unterscheidungsmerkmale

1. Erweiterte Leistungskapazität: 50 kW Dauerleistung (55 kVA Spitzenleistung) - 66% mehr Leistung als bei Standardmodellen mit 30 kW

2. Fortgeschrittene Solarintegration: Unterstützt bis zu 120 kW PV-Eingang durch zwei unabhängige MPPT-Kanäle

3. Zukunftssicheres Design: 320-850V Batteriespannungsbereich für Hochspannungsspeichersysteme der nächsten Generation

4. Industrielle Zuverlässigkeit: Militärische Komponenten für mehr als 100.000 Stunden MTBF in rauen Bedingungen

2. technische Spezifikationen

3Kerntechnologische Merkmale

3.1 Fortgeschrittenes Leistungsumwandlungssystem

• Drei-Ebenen-ANPC-Topologie
  *Technischer Vorteil: Reduziert Schaltverluste um 35% im Vergleich zu herkömmlichen Zwei-Ebenen-Konstruktionen, wobei < 3% THDi bei voller Last beibehalten wird.*

• DSP-gesteuerte Spannungsregelung
  Leistungsvorteil: Erreicht eine Spannungsgenauigkeit von ±0,8% mit einer Reaktionszeit von < 20 ms auf Laständerungen durch 16 kHz-PWM-Schaltung.

3.2 Intelligentes Energiemanagement

• Doppel unabhängige MPPT-Kanäle
  *Systemvorteil: Jeder Kanal arbeitet mit einer Tracking-Effizienz von 99,8% unter Verwendung eines optimierten Perturb-and-Observe-Algorithmus und reduziert in ungleich schattierten Arrays Abweichungsverluste um bis zu 40%.*

• Breiter Betriebsspannungsbereich
  *Technische Anmerkung: 250-850V MPPT-Bereich mit Kaltstart-Fähigkeit bei 150V, unterstützt 18-22 PV-Module in Serie (1,200V Überspannung).*

3.3 Integration des Batteriesystems

• Hochspannungsbatterieunterstützung
  *Technischer Vorteil: Die direkte Integration mit 320-850V-Batteriesystemen eliminiert den Bedarf an zusätzlichen Gleichspannungs­­­­­­­­­konvertern, wodurch die Effizienz der Hin­ und Rückfahrt um 2-3% verbessert wird.*

• Algorithmen für die adaptive Ladefunktion
  * Funktion: 4-stufiges intelligentes Laden (Bulk/Absorption/Float/Equalisation) mit Temperaturkompensation und Gesundheitsüberwachung.*

4. Anwendungsszenarien

4.1 Industrieerzeugung

• Automobilproduktionslinien
  Fallstudie: Erfolgreich in Tier-1-Automobilbetrieben eingesetzt, um robotergestützte Schweißstationen mit < 1% THDu für sensible Steuerungssysteme zu versorgen.

• Herstellung von Metallen
  *Technischer Vorteil: Handhabung von 200% kurzfristigen Überlasten während des Plasmaschneiders ohne Spannungsschwund.*

4.2 Gewerbliche Energiesysteme

• Krankenhausstromsysteme
  Kritisches Merkmal: < 20 ms Übertragungszeit zwischen Netz und Batterieleistung erfüllt die Anforderungen der NFPA 110 für wesentliche elektrische Systeme.

• Sicherung des Rechenzentrums
  Zuverlässigkeit: 99,999% Betriebszeit durch redundante parallele Konfigurationen.

5Installation und Wartung

5.1 Elektrische Anforderungen

• Schutz der Eingabe/Ausgabe
  Anforderung: 100A Mindestleistungsschalter mit Überspannungsschutzvorrichtungen der Klasse II auf beiden Seiten (AC und DC) (40kA Mindestleistung).

• Erdungssystem
  Kritisch: <0,1Ω Erdwiderstand mit einem Kupferleiter von 25 mm2 mit separater Bodenanlage.

5.2 Umweltaspekte

• Zulassungsvoraussetzungen
  Sicherheit: Mindestfreiheit von 400 mm auf allen Seiten für eine ordnungsgemäße Belüftung und Wartung.

• Betriebsbedingungen
  * Robust Design: für den Betrieb bei -30 °C bis 55 °C mit automatischer Absenkung über 45 °C Umgebung geeignet.*

6. Konformität und Zertifizierung

6.1 Sicherheitsnormen

• UL 1741 SB
  *Zertifizierungsdetail: Einbezieht umfassende Prüfungen von Isolationsbarrieren (3kV AC/5kV DC) und Systemen zur Fehlererkennung im Bogen.*

• Einheitliche Datenbank
  *Grid Compliance: Eigenschaften <2s Schutz gegen Inselbildung mit Frequenzübertragung.*

6.2 Regionalgenehmigungen

• CE-Kennzeichnung
  *Konformität: Erfüllt die Sicherheitsnormen der EN 62109-1/-2 und die Anforderungen der EN 61000-6.

• NEC 2020
  Sicherheit: Erfüllt die Anforderungen an den schnellen Stillstand von Photovoltaikanlagen.

7Häufig gestellte Fragen

7.1 Leistung

F: Was ist die Effizienzkurve für verschiedene Belastungsstufen?
*A: Beibehalten >96% Wirkungsgrad bei 30-100% Belastung dank fortschrittlicher Mehrstufekonvertierungstopologie, mit 98,2% Spitzenwirkungsgrad bei 80% Belastung.*

F: Wie kann er mit großen Induktionslasten umgehen?
A: 150% Überlastkapazität für 10 Sekunden übernimmt die meisten Motorstarts, bei einem Spannungsrückgang von < 5% bei 200% Überspannung.

7.2 Vereinbarkeit

F: Welche Batteriemanagementprotokolle werden unterstützt?
*A: Native Unterstützung für CAN 2.0B (BYD/Pylontech), RS485 (Tesla/LG Chem) und Modbus TCP für die SCADA-Integration.*

F: Kann es mit Dieselgeneratoren interagieren?
A: Ja, es verfügt über einen automatischen Generatorstart/Stopp mit belastungsabhängiger Rampensteuerung zur Optimierung der Kraftstoffeffizienz.

8Warum wählen Sie diesen Wechselrichter?

1. Zuverlässigkeit in industrieller Hinsicht
   Militärische Komponenten mit mehr als 100.000 Stunden MTBF

2. Zukunftssichere Architektur
   Software-Upgrade für neue Funktionen und Netzcodes

3. Energieoptimierung
   Fortgeschrittene Prognose-Algorithmen maximieren den Eigenverbrauch

4. Globale Einhaltung
   Erfüllt internationale Standards für den weltweiten Einsatz
