Modulares BIPV-Montagesystem - 115mm Stahlhalterung mit vorgefertigtem Rahmen für Solar-Carport

Modulares BIPV-Montagesystem 115 mm Stahlstütze für Solarkonstruktionen auf dem Dach

Einleitung
Unser modulares BIPV-Montage-System ist eine hochfeste, schnell einsetzbare Stahlstützstruktur, die speziell für Photovoltaikanlagen auf dem Dach entwickelt wurde.Konstruktionsphilosophie der BausteineDas System wird durch verschraubte Verbindungen komplett zusammengebaut, wodurch das Schweißen vor Ort vermieden wird, wodurch die Installationseffizienz, die Struktursicherheit und die Konsistenz erheblich verbessert werden.Es eignet sich ideal für eine Vielzahl von Anwendungen, einschließlich kommerzieller und industrieller Dachschuppen, Solar-Carports, Sonnenräume und mehr.

Hauptmerkmale und Vorteile

• Vollmoduläres Design: Bestehend aus standardisierten Säulen, Balken, Schrauben und Befestigungskomponenten, die eine flexible Konfiguration und eine schnelle Montage vor Ort ermöglichen.

• Kaltgeformtes hochfester Stahl: Verwendet 115 mm U-Kanal und C-Abschnitt Stahl, bietet eine ausgezeichnete Tragfähigkeit und minimiert das Materialgewicht.

• Höherer Korrosionsschutz: Merkmale Zink-Aluminium-Magnesium (ZAM) Beschichtung, die bis zu 30 Jahre Korrosionsbeständigkeit bietet, die 6 bis 15mal besser ist als der Standardverzinkte Stahl.

• Integriertes Wassermanagement: Einschließlich eingebauter Dachrinnen, Wasserleitstreifen und Abwassersysteme, die eine wettersichere Struktur ohne zusätzliche Dichtung gewährleisten.

• Schweißfreie Montage: Alle Anschlüsse werden mit hochfesten Schrauben (M10, M12-Serie) hergestellt, wodurch die Werkzeuginstallation ermöglicht wird, die Arbeitsqualifikationsanforderungen verringert werden und die Bausicherheit erhöht wird.

• Wind- und Schneelast optimiert: Ausgestattet mit Stützsystemen (Kreuzzug, Kniebefestigung, Schnalle) zur Bewältigung anspruchsvoller Umweltbelastungen.

• Flexibilität bei der Vorfertigung: bietet sowohl vollständig vorgefertigte Säulen (auf Maß geschnitten und gebohrt) als auch halbvorgefertigte Optionen für die Anpassung vor Ort, die verschiedenen Dachbedingungen und Höhenanforderungen entsprechen.

Technologie und Konstruktionsprinzipien
Das System verwendet eine mit Schrauben verbundene Raumrahmenstruktur, bei der Hauptbalken, Säulen und Schrauben ein starres, aber einstellbares Gitter bilden.und Schrauben­zu­Bauen­Verwendung von vorgeborenen Löchern und spezialisierten Steckverbindern (Cleats), Halterungen, Splitterplatten) zur Gewährleistung einer präzisen Ausrichtung und Strukturintegrität.und Befestigungsbestandteile können aus Standard 6-Meter-Abschnitten (U4121/U4141) geschnitten werden, um exakte Abmessungen zu erreichen, wodurch Abfälle minimiert werden.

Übersicht über den Installationsvorgang

1. Layout und Installation der Basis: Anbau von Säulengittern, Ankerschrauben (M12 chemische Anker) und sichere verstellbare Säulenstützen.

2. Rahmenmontage: Säulen und Hauptbalken mit M10x25/M10x140-Schrauben aufrichten.

3. Purlin & Sekundärstruktur: Befestigen Sie die Schrauben an den Balken und installieren Sie dann die Schrauben.

4. Wasserdichtung und Zubehör: Installieren Sie Rinnen (Mitte/Rand), Wasserleitungen, Wasserleitstreifen und Wartungswege.

5. Montage von PV-Modulen: Aluminium- oder ZAM-Klemmplatten und PV-Modul-Klemmen mit M10x25-Schrauben an Schrauben befestigen.

6. Letzter Anzug: Sobald alle Bauteile und PV-Module positioniert sind, wird das Enddrehmoment aller Schrauben auf die angegebenen Werte angepasst, um eine vollständige Struktursteifigkeit zu erreichen.

Anwendungsszenarien

• Gewerbliche und industrielle Dachschuppen: Schafft einen erhöhten, schattigen Raum über bestehende Dächer, bietet Dachschutz, Wärmedämmung und zusätzliche Nutzfläche.

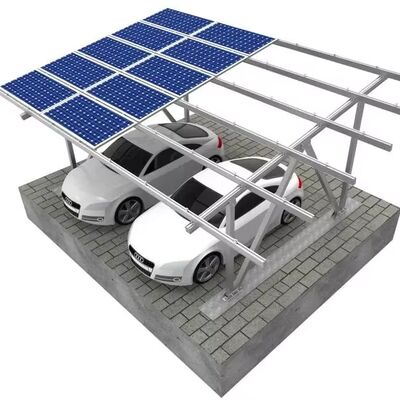

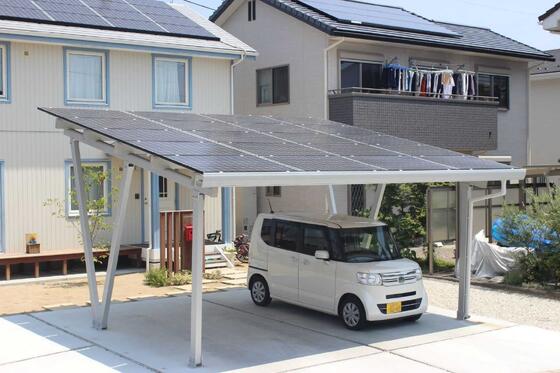

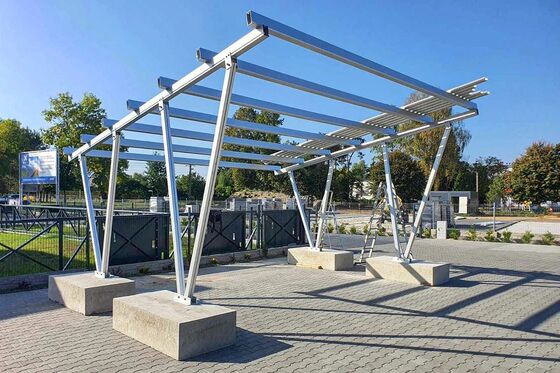

• Solar-Carports: Modulare Spannweiten bieten Platz für 1-3 Parkplätze (6-9m Auffahrten), ideal für Parkplätze, Ladestationen für Elektrofahrzeuge und gewerbliche Einrichtungen.

• Wohnzimmer (BIPV-Sonnenzimmer): Kann als Ein- oder Doppelschwellenkonstruktion für Terrassen, Terrassen oder Balkonen eingerichtet werden.

• Landwirtschafts- und Logistikunterkünfte: Kostengünstige, schnell einsetzbare Abdeckung für Lager, Verpackungsbereiche oder Tierheime.

Warum unser System?

• Schnelleres Projektvervollständigen: Vorbohrte Bauteile und Schraubenbauten verkürzen die Montagezeit im Vergleich zu herkömmlichen Schweißkonstruktionen um bis zu 60%.

• Kostenwirksame Materialnutzung: Optimierte kaltgeformte Stahlprozesse und effiziente Schneidpläne senken die Materialkosten um etwa 15-20%.

• Designflexibilität und Kompatibilität: Anpassungsfähig an verschiedene Dachformen, Neigungen und Modultypen. Kompatibel mit den meisten bifaziellen und monofaziellen PV-Panels.

• Wenige Wartung und lange Lebensdauer: Die ZAM-Beschichtung und die robusten mechanischen Verbindungen gewährleisten jahrzehntelange zuverlässige Leistung bei minimaler Wartung.

• Sichere und skalierbare Anlage: Keine Genehmigung für die Arbeiten mit Warmwasser ist erforderlich.

Häufig gestellte Fragen (FAQ)

• F: Wie lang dauert die typische Installationszeit für einen Dachschuppen mit 100 kW?
  A: Mit einer Mannschaft von 4-5 Personen kann die Strukturmontage in 3-5 Tagen abhängig von der Komplexität des Daches abgeschlossen werden.

• F: Kann das System auf unebenen Dächern installiert werden?
  A: Ja. Die verstellbaren Säulenstützen und die Möglichkeit des Stabschnitts vor Ort (halbvorgefertigte Bauteile) ermöglichen eine Höhenkompensation von bis zu 200 mm.

• F: Wie hoch ist die Windgeschwindigkeit?
  A: Das System ist so konstruiert, dass es Windbelastungen von bis zu 150 km/h (ca. 42 m/s) widersteht, wenn es ordnungsgemäß verankert ist und den internationalen Bauvorschriften entspricht.

• F: Ist für die Installation spezielle Ausrüstung erforderlich?
  A: Standard-Elektrowerkzeuge (Bohrgeräte, Schlagschlüssel, Steckdosensätze) reichen aus.

• F: Wie kann man Wasserlecks an den Gelenken verhindern?
  A: Das System verwendet überlappende Rinnen, versiegelte Endkappen und Wasserleitstreifen, die Feuchtigkeit in das Hauptabwassersystem leiten.

Wichtige Anmerkungen

• Befolgen Sie stets das offizielle Installationshandbuch und die zugelassenen Konstruktionszeichnungen für Ihr spezifisches Projekt.

• Stellen Sie sicher, dass alle Verankerungspunkte in einem soliden Baustoff (Beton oder Stahl) installiert sind.

• Schneiden oder verändern Sie ohne technische Genehmigung keine ununterbrochenen Schrauben oder Hauptbalken.

• Das Enddrehmoment aller Schrauben muss gezogen werden.nachDie PV-Module sind so platziert, dass geringfügige Ausrichtungsanpassungen möglich sind.

• Regelmäßige Inspektionen von Schrauben und Korrosionsschutz sind in rauen Umgebungen alle 2-3 Jahre zu empfehlen.
